Raccords de sécurité à rupture

Accouplements de sécurité avec rupture

Dans le monde du transfert de liquides et de la sécurité industrielle, le système Break-away joue un rôle crucial dans la prévention des fuites catastrophiques. Cette protection mécanique est spécifiquement conçue pour désaccoupler une liaison de manière contrôlée lorsque survient une contrainte de traction imprévue sur un tuyau ou un bras de chargement, par exemple lorsqu'un véhicule démarre trop tôt. Un système Break-away de haute qualité de Nexaparts assure que les deux extrémités de la conduite sont directement et complètement fermées après la rupture de la liaison. Cela permet de limiter les dommages à l'infrastructure et de garantir la sécurité de l'environnement de travail. Le système est essentiel pour les entreprises manipulant des matières dangereuses, des produits chimiques ou des gaz, où toute forme de déversement accidentel peut avoir des conséquences graves sur les personnes et l'environnement.

Le fonctionnement d'un Break-away mécanique

Le principe d'un Break-away mécanique repose sur une connexion par boulon de rupture qui cède sous une force prédéfinie. Une fois cette limite critique dépassée, le Break-away se divise en deux moitiés indépendantes, chacune équipée d'une valve interne. Ces valves se ferment immédiatement, arrêtant instantanément le flux de liquide des deux côtés, sans perte de produit. Ce mécanisme est une composante fondamentale d'une stratégie moderne de sécurité dans les parcs de réservoirs et les stations de chargement. En investissant dans cette technologie, les entreprises minimisent le risque de coûteuses réparations d'installation et évitent les arrêts prolongés dus aux accidents. Le système fonctionne de manière entièrement autonome et n'a pas besoin de source d'énergie externe pour intervenir en cas d'urgence.

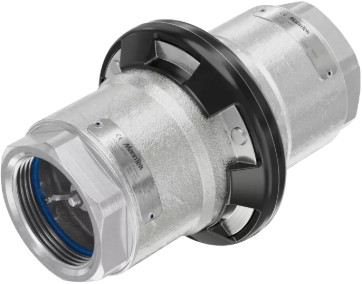

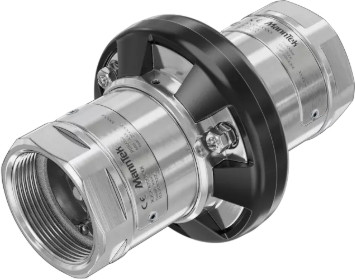

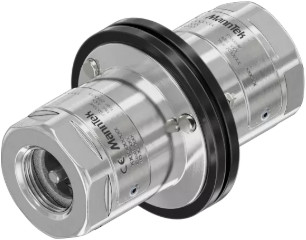

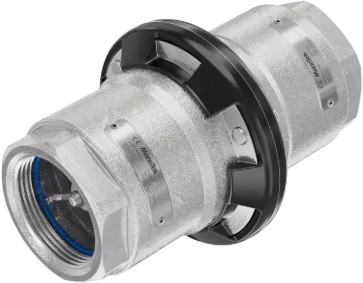

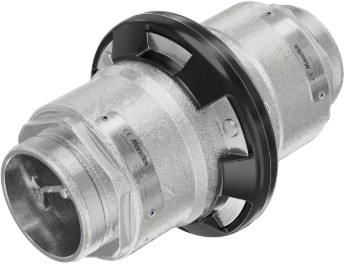

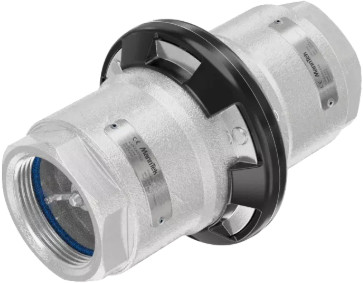

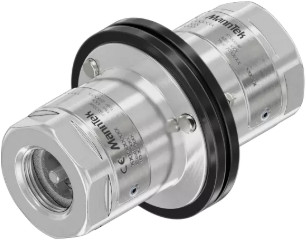

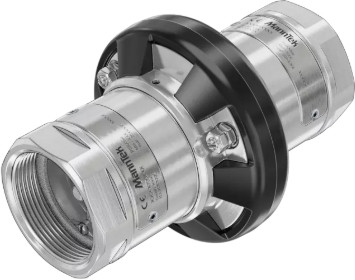

Application de l'accouplement Manntek

Dans la gamme de Nexaparts, cette variante occupe une place prépondérante grâce à sa fiabilité inégalée dans les secteurs offshore et pétrochimique. Un système Break-away de ce calibre est fabriqué avec des matériaux de haute qualité tels que l'acier inoxydable, essentiel pour une utilisation dans des environnements corrosifs. Lors de la sélection du Break-away adéquat, il est important de prendre en compte la pression de travail et le type de fluide qui circule dans les conduites. La technologie est si sophistiquée que l'accouplement n’a pratiquement aucune influence sur la vitesse de débit tout en assurant une protection optimale. De nombreux opérateurs dans le monde comptent sur ces systèmes spécifiques pour garantir l'intégrité de leurs processus de chargement, sachant qu'ils agissent précisément comme il se doit en cas d'incident critique.

Avantages d'un accouplement industriel

Intégrer un accouplement robuste dans votre système de tuyauterie offre non seulement sécurité, mais également tranquillité d'esprit pour le personnel opérationnel. Chaque Break-away installé sert de dernier rempart contre les erreurs humaines ou les défaillances mécaniques lors du processus de chargement. Grâce à son design compact, un système Break-away peut être facilement monté entre les assemblages de tuyaux existants ou sur des bras de chargement fixes sans nécessiter de grandes modifications de l'installation. De plus, les coûts d'entretien sont relativement faibles comparés aux coûts potentiels d'une calamité environnementale. La reconnexion après une activation est souvent facile à réaliser avec un kit de révision spécial, permettant de reprendre rapidement la continuité opérationnelle après une rupture contrôlée du système.

Entretien et inspection de votre Break-away

Pour un fonctionnement durable et sécurisé, il est absolument indispensable de contrôler périodiquement le Break-away au sein de l'industrie. Lors d'une inspection, on vérifie si les boulons de rupture sont encore en condition optimale et si les joints du Break-away ne montrent pas de signes d'usure. Nexaparts conseille de suivre des intervalles fixes pour cet entretien, de manière à ce que l'intégrité mécanique de la protection ne soit jamais compromise. Il est recommandé d'avoir des pièces de rechange en stock, afin que l'installation puisse être rendue opérationnelle directement après une éventuelle séparation d'urgence. En procédant de manière proactive à la révision de ces composants de sécurité, vous prolongez la durée de vie de l'ensemble de votre installation et vous répondez aux normes environnementales et de sécurité les plus strictes en vigueur aujourd'hui dans le secteur.

FAQ

Quelle est la fonction principale d'un Break-away dans un système de chargement ?

La fonction principale est d'éviter les déversements et les dommages lorsqu'un tuyau est soumis à une tension excessive. Le système désaccouple la connexion de manière contrôlée et ferme immédiatement les deux côtés de la conduite.

À quelle vitesse un accouplement Break-away se ferme-t-il après un incident ?

Les valves internes se ferment presque immédiatement une fois les moitiés séparées. Cela se passe mécaniquement et automatiquement, ce qui rend le temps de réaction plus rapide qu'une intervention manuelle.

Un accouplement Manntek est-il adapté aux fluides cryogéniques ?

Oui, il existe des modèles spécifiques conçus pour résister à des températures extrêmes. Ils sont fréquemment utilisés lors du transfert de gaz naturel liquéfié (GNL).

Puis-je réinitialiser moi-même un Break-away après une séparation ?

Après une activation, les boulons de rupture et souvent les joints doivent être remplacés par un kit de révision d'origine. Il est recommandé que ceci soit effectué par du personnel formé pour garantir la sécurité.

Quels matériaux sont utilisés pour un Break-away standard ?

La plupart des unités sont fabriquées en acier inoxydable 316 ou en aluminium, selon le fluide. Cela assure une haute résistance chimique et une longue durée de vie dans des conditions difficiles.

Comment déterminer la bonne force de rupture pour mon Break-away ?

La force de rupture est déterminée en fonction de la charge maximale que l'élément le plus faible de votre système peut supporter. Nos spécialistes peuvent vous aider à calculer le bon réglage pour votre situation spécifique.

La résistance au débit est-elle élevée avec une solution de sécurité ?

Non, le design est optimisé de manière à minimiser la perte de pression pendant l'utilisation normale. Les valves internes sont profilées pour ne pas entraver le passage des fluides.

Un Break-away doit-il être monté verticalement ou horizontalement ?

Ces systèmes peuvent fonctionner dans les deux positions, tant que la contrainte de traction est appliquée dans l'axe de la liaison. Il est cependant important de tenir compte du poids du tuyau lors de l'installation.

À quelle fréquence un Break-away mécanique doit-il être inspecté ?

Nous recommandons d'effectuer au moins une fois par an une inspection visuelle et un contrôle fonctionnel. En cas d'utilisation intensive ou de fluides agressifs, un intervalle plus court peut être nécessaire pour la sécurité.

Existe-t-il différentes tailles disponibles pour le Break-away ?

Oui, ils sont disponibles en plusieurs diamètres, allant de 1 pouce à 12 pouces ou plus. Le choix dépend entièrement du diamètre et de la capacité de votre système de tuyauterie actuel.
